如何看懂电气控制柜接线图

 如何看懂电气控制柜接线图

电气接线图,是根据电气设备和电器元件的实际位置和安装情况绘制的,只用来表示电气设备和电器元件的位置、配线方式和接线方式,而不明显表示电气动作原理。主要用于安装接线、线路的检查维修和故障处理。


1、接线图中一般示出如下内容:电气设备和电器元件的相对位置、文字符号、端子号、导线号、导线类型、导线截面、屏蔽和导线绞合等。


2、所有的电气设备和电器元件都按其所在的实际位置绘制在图纸上,且同一电器的各元件根据其实际结构,使用与电路图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与电路图中的标注一致,以便对照检查接线。


3、接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡导线走向相同的可以合并,用线束来表示,到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。另外,导线及套管、穿线管的型号、根数和规格应标注清楚。


电力系统的电气接线图主要显示该系统中发电机、变压器、母线、断路器、电力线路等主要电机、电器、线路之间的电气接线;由电气接线图可获得对该系统的更细致的了解。


电气设备使用的电气接线图是用来组织排列电气设备中各个零部件的端口编号以及该端口的导线电缆编号,同时还整理编写接线排的编号,以此来指导设备合理的接线安装以及便于日后维修电工尽快查找故障。


电气接线图分一次接线图和二次接线图,由于一次设备很少,图也显得很简单,二次设备及元器件就很多了,有控制回路、保护回路、测量回路,图也复杂了许多。


接线图目的是指导我们接线安装、方便日后维护、快速查找故障。

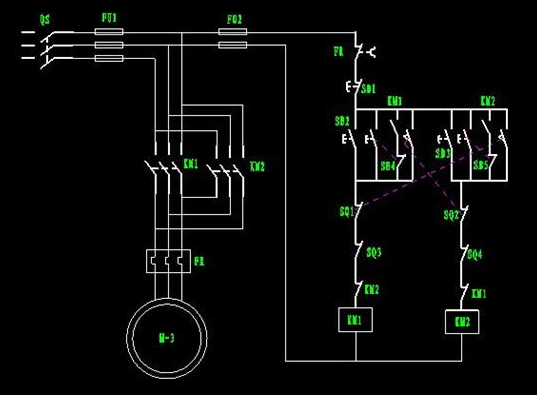

怎么看接线图呢,先把原理图读懂记熟,再看接线图就容易多了。看懂接线图先得了解接线图的绘制规则和内容。


接线图一般表达电气设备和元器件的相对位置、文字符号、端子号、导线号、导线类型、导线截面等。


所有的元器件都按其所在的实际位置绘制在图纸上,且同一电器的各元件根据其实际结构,使用与把原理图相同的图形符号画在一起,并用点画线框上,其文字符号以及接线端子的编号应与原理图中的标注一致,以便对照检查接线。


接线图中的导线有单根导线、导线组(或线扎)、电缆等之分,可用连续线和中断线来表示。凡导线走向相同的可以合并用线束来表示,到达接线端子板或电器元件的连接点时再分别画出。在用线束表示导线组、电缆等时可用加粗的线条表示,在不引起误解的情况下也可采用部分加粗。另外,导线及套管、穿线管的型号、根数和规格都标注得很清楚。接线图与实物的相对相同很容易看懂的。


看图原则:先主后辅,读主电路部分要从电源引入端开始,经开关、线路、到用电设备;二次回路阅读也要从电源出发,按照元器件的顺序依次分析。接线图是原理图绘制出来的,因此,在看接线图时应结合原理图对照起看,对回路编号、端子编号以及对外连接进行分析,对看图也有一定的帮助。
