设备故障诊断 - 常规仪器诊断

设备故障诊断 - 常规仪器诊断

常规仪器是指那些在故障检查和诊断过程中经常用到的各类仪器,包括测振仪、点温计和测厚仪等。

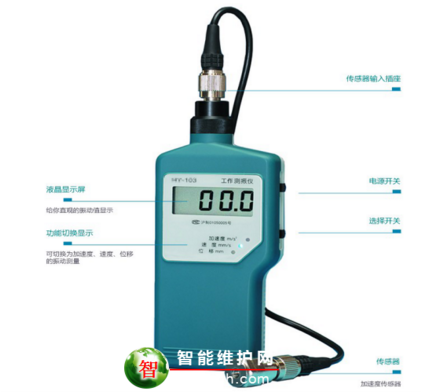

1.测振仪

在设备运行过程时,由于各零部件间的相对运动,会使设备机体发生不同程度的振动。测振仪主要是用于检测和显示这些振荡的数值。

(1)位移型涡流式振动仪

位移型涡流式振动仪是一种非接触式的、测量相对位移的振动仪。测试人员在使用位移型涡流式振动仪时,一般将传感器安在轴承座上,以测量轴和轴承座之间的相对位移。此仪器经常作为在线监测工具使用,在大型风机、压缩机、发电机组等高转速的重大设备上,都装有这类振动仪。

(2)速度型传感器振动仪

速度型传感器振动仪是一种接触式传感器,用于测量轴承座、壳体等的振动仪器。由于其输出信号直接与被测物的振动速度成正比,所以称之为速度型传感器振动仪,主要用于测量低频振动。

(3)加速度型传感器振动仪

加速度型传感器振动仪也属于接触式传感器,传感器的输出信号直接与被测物的振动加速度成正比,通过电子同回路积分,测量振动速度和振动位移。加速度型传感器振动仪不仅能测量低频振动,也能测量中、高频振动,所以应用广泛。但是,测振动位移时,其稳定性往往比速度型传感器振动仪差。

 2.点温计

点温计主要用于测量设备相对运动时发热零部件表面的温度变化情况。设备在运行中由于异常升温或温度超过允许值时会造成相对运动的机械损坏,所以使用点温计时需明确测量地点和时间,并每次把测定值记录后进行前后比较,以便于日后检查设备的运行状态。

(1)红外点温计

红外点温计是一种通过非接触式测温,能够测量静止和运动物体表面温度的仪表。红外点温计具有响应快、分辨率高)等优点,一般有手提式和台式两种。

红外点温计是利用光学系统将物体表面的温度辐射收集到红外探测器,转换成电信号,经放大、同步和线性化后转变成与物体表面温度成线行关系的模拟量,经标准温度源标定,由数字显示出物体表面的温度。红外点温计可用于炉壁、管道、滚筒表面、焊接、拉制轧钢及冶炼温度等的测定。

 (2)数字点温计

数字点温计是利用热电偶,通过接触被测介质获取测点温度,电势信号经电路处理后输入A/D转换器,驱动液晶显示屏显示温度值。数字点温计通常是手提式的,便于设备检测人员的使用,可应用于冶金、石化、建材、铁路、化工、食品、医药等行业的工业测温。
