涡流式厚度传感器

涡流式厚度传感器是一种透射式涡流传感器，它的结构及原理图见图所示。在被测金属板的上方设有发射传感器线圈L1，在被测金属板的下方设有接收传感器线圈L2。

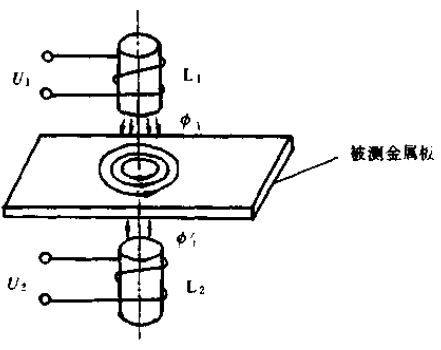

透射式涡流传感器的结构原理图

当在L1上加上低频电压U1时，则在L1上产生交变磁场φ1，。若两线圈间无金属板时，交变磁场则直接耦合至L2中，L2产生感应电压U2。如果将被测金属板放入两线圈之间，则L1磁场产生的磁场将导致在金属板中产生电涡流。

这时磁场能量将受到损耗，到达L2的磁场将减弱为φ1，从而使L1产生的感应电压U2下降，金属板越厚，涡流损失就越大，U2电压就越小。因此，可根据U2电压的大小得知被测金属板的厚度。穿透式涡流厚度传感器的检测范围可达l - 100mm，分辨率为0.1μm，线性度为1%，可广泛应用在测量精度要求不高的场合。
